Hliníková konštrukcia na solárnu montáž: Praktický sprievodca materiálom a tipy na výber

Predstavte si servis solárneho poľa na streche vo vlhkom prostredí so slaným vzduchom. Päť rokov po inštalácii sú držiaky panelov stále čisté, skrutky sú pohyblivé a na ráme sa nevytvorili usadeniny hrdze. To je praktický výsledok výberu hliníkovej konštrukcie pre solárnu montáž na oceľový rám s povrchovou úpravou. Hliník nie je automaticky tou správnou voľbou pre každý projekt, ale vo väčšine prípadov je lepším predvoleným nastavením, pretože rieši problémy s koróziou a hmotnosťou skôr, ako skracujú životnosť.

Čo má hliníková konštrukcia robiť

Solárna montážna konštrukcia nie je jednoduchý nosný rám. Musí niesť hmotnosť panelu, udržiavať presný uhol sklonu, prenášať zaťaženie vetrom a snehom na spodnú konštrukciu a prežiť 25 rokov okolitého vzduchu, dažďa, kondenzácie a tepelných cyklov. Táto kombinácia štrukturálnej záťaže a vystavenia životnému prostrediu je to, čo robí výber materiálu tak dôležitým.

Typické technické vstupy pre hliníkovú konštrukciu na solárnu montáž zahŕňajú rozmery modulu, maximálnu návrhovú rýchlosť vetra, zaťaženie snehom, typ základu a miestne prostredie. Z hľadiska materiálu dominujú dve rodiny zliatin: 6063-T5 a 6005-T5. 6063-T5 má vynikajúcu tvarovateľnosť a je vhodný pre zložité extrudované profily. 6005-T5 ponúka vyššiu medzu klzu, čo je užitočné pre dlhšie rozpätia alebo tam, kde je požadovaných menej podpier.

Hliník má tiež hustotu približne 2,7 g/cm3, čo je približne jedna tretina hustoty ocele. To znamená ľahšiu konštrukciu, nižšie zaťaženie strechy a rýchlejšiu inštaláciu bez hydraulického zdvíhacieho zariadenia na mnohých projektoch. Praktickou výhodou nie je len pohodlie; umožňuje inžinierom znížiť návrhové zaťaženie, ktoré musí absorbovať budova alebo základ.

Hliník vs. oceľ: porovnanie založené na faktoch

Pre väčšinu solárnych držiakov prináša hliník nižšie celkové náklady počas životnosti systému. Oceľ môže byť vpredu lacnejšia, ale jej dlhodobý výkon závisí od integrity galvanizovaného povlaku a od každého rezu, škrabanca alebo hrany, ktoré vystavujú holú oceľ atmosfére. Nižšie uvedená tabuľka porovnáva dva materiály v bodoch, ktoré sú dôležité pre vlastníkov projektov a inštalatérov.

Oceľ má stále miesto, kde bude konštrukcia zakopaná, kde extrémne bodové zaťaženie vyžaduje veľmi ťažké časti, alebo kde projektový predpis špecifikuje železobetónový základ a dodatočné vlastné zaťaženie nie je problémom. Ale vo vlhkom alebo vlhkom podnebí si galvanizovaný oceľový rám v priebehu rokov vyžaduje viac pozornosti. Ekonomika hliníka sa zlepšuje s predlžujúcim sa časovým horizontom a so započítaním nákladov na opravu a výmenu povlaku.

Kde sa hliníkovým konštrukciám darí najlepšie

Hliníková konštrukcia pre solárnu montáž sa stáva jasnou voľbou v prostrediach, kde je problémom korózia. Pobrežné inštalácie, priemyselné fasády a akékoľvek miesta s vysokou vlhkosťou využívajú prirodzenú vrstvu oxidu, ktorá sa tvorí na hliníku. Proces eloxovania robí túto vrstvu hrubšou, tvrdšou a konzistentnejšou, a preto sú eloxované časti štandardnou voľbou pre námorné a slané miesta.

Ďalším prirodzeným riešením sú strešné polia. Pretože montážna konštrukcia je privarená alebo priskrutkovaná k strešnej konštrukcii, každý kilogram vlastného zaťaženia ovplyvňuje posúdenie konštrukcie. Nízka hustota hliníka umožňuje inštalatérom používať dlhšie rozpätia s menším počtom upevňovacích bodov, čím sa znižuje počet prestupov cez strechu a čas potrebný na dokončenie inštalácie.

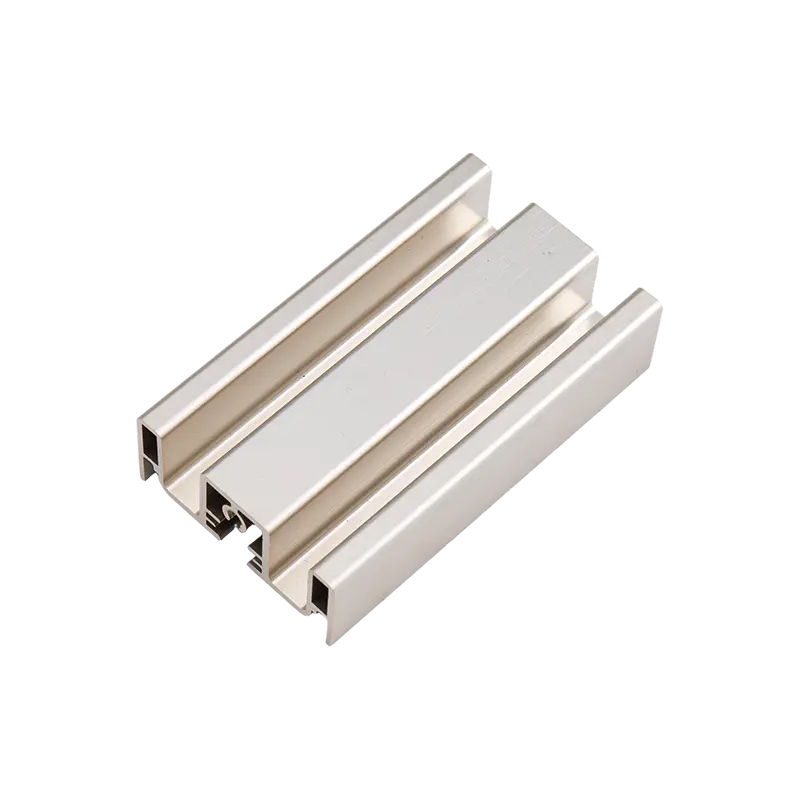

Profily z eloxovaného hliníka s voliteľnými úpravami Tieto eloxované profily ponúkajú striebornú, čiernu, bronzovú alebo šampanskú povrchovú úpravu so stupňami hrúbky až do AA25, plus zákazkové rezanie a CNC služby, vhodné pre strešné montážne konštrukcie. Zobraziť produkt →

Vytvorenie profilu: Zaťaženia, tolerancie a povrchové úpravy

Po vyriešení environmentálneho príbehu sa ďalšou úlohou stáva konštrukčný návrh. Profilová časť musí odolávať ohybu a vybočeniu pod vetrom a snehom. Bežné profily pre solárnu montáž zahŕňajú C-kanály, H-nosníky a klobúkové tvary s hrúbkou steny od 1,5 mm do 10 mm v závislosti od rozpätia a zaťaženia.

Na presnosti záleží rovnako ako na sile. Polohy otvorov, dĺžky štrbín a spojovacie plochy sa musia zhodovať so svorkami panelu a so spodnou konštrukciou. CNC obrábanie výliskov odstraňuje potrebu vŕtania v teréne a zaisťuje, že každý rám je identický, čo je životne dôležité pre dlhé rady, kde aj niekoľko milimetrová chyba môže spôsobiť viditeľnú nevyrovnanosť.

Proces špecifikácie možno rozdeliť do piatich praktických krokov:

1. Vypočítajte maximálne zaťaženie vetrom pomocou miestnych údajov o rýchlosti vetra.
2. Ak je pole v chladnom podnebí, použite príslušné zaťaženie snehom.
3. Vyberte si profilovú časť, ktorá odoláva ohybu s bezpečnostným faktorom najmenej 1,5.
4. Potvrďte hrúbku povrchovej úpravy pre exponované prostredie.
5. Skontrolujte, či sú všetky otvory a štrbiny upevňovacích prvkov opracované a či nie sú na mieste rezané.

Výber povrchovej úpravy je tiež súčasťou inžinierstva. Eloxované vrstvy 12-25 mikrónov poskytujú tvrdú, hustú ochrannú bariéru. Práškové lakovanie ponúka farebné panely s hrubou, vysoko nepriepustnou úpravou. PVDF nátery sú dobrou voľbou tam, kde sa vyžaduje vysoká UV odolnosť a chemická stabilita. Správna povrchová úprava závisí od klímy, orientácie konštrukcie a estetických požiadaviek projektu.

Služby CNC obrábania pre presné hliníkové výlisky Služby CNC obrábania, rezania a výroby hliníkových profilov s dodatočnými povrchovými úpravami podporujú presnú výrobu komponentov pre solárnu montáž a iné priemyselné aplikácie. Zobraziť produkt →

Prečo je mlyn za profilom dôležitý

Rovnaké označenie zliatiny sa môže správať odlišne v závislosti od toho, ako starostlivo je predvalok homogenizovaný, ako prebieha extrúzia a ako je profil starnutý. Dodávateľ, ktorý strávil desaťročia budovaním disciplíny v oblasti vytláčania, bude poskytovať konzistentné mechanické vlastnosti od jednej šarže k ďalšej. Táto konzistencia umožňuje montážnej konštrukcii niesť projektované zaťaženie bez prekvapení pri obhliadke miesta.

Huzhou Yindu Aluminium Technology Co., Ltd. prináša viac ako 30-ročné skúsenosti v oblasti extrúzie hliníka a povrchovej úpravy. Zariadenie pokrýva 42 000 metrov štvorcových a má ročnú kapacitu 10 000 ton s vlastnou anodizáciou, tvrdou anodizáciou, práškovým lakovaním, PVDF lakovaním, povrchovou úpravou dreva a CNC obrábaním. Táto vertikálna schopnosť umožňuje zákazníkovi solárnej montáže získať kompletný balík profilov z jedného miesta, od surového vytláčania až po predvŕtané konektory.

Pre hlbší pohľad na výber zliatiny a pravidlá dizajnu si prečítajte naše Sprievodca dizajnom procesu vytláčania hliníka a zliatin . Vysvetľuje, ako chémia a podmienky procesu ovplyvňujú konečný profil a ako sa vyhnúť bežným chybám pri výpočte zaťaženia a špecifikácii úseku.

Hliníkové vytláčané profily z viacerých zliatin na konštrukčné použitie Tieto profily, ktoré sú dostupné v zliatinách ako 6063, 6061, 6082 a 7075, poskytujú pevnosť a odolnosť proti korózii pre rôzne aplikácie vrátane solárnych regálov a štrukturálnych podpier. Zobraziť produkt →

Určenie hliníkovej konštrukcie na solárnu montáž je rozhodnutie, ktoré môžete urobiť s istotou, keď rozumiete podmienkam zaťaženia, vyberiete si správnu zliatinu a konečnú úpravu a budete spolupracovať s dodávateľom, ktorý riadi celý proces vytláčania. Začnite jednoduchým výpočtom zaťaženia, požiadajte o údaje o korózii a nechajte profilového partnera, aby vám pomohol premeniť ich na konštrukciu, ktorá vydrží panely.
